Gebäudepläne hochladen

Mittels folgender Schritte können neue Gebäudepläne hochgeladen oder bereits bestehende Pläne aktualisiert werden:

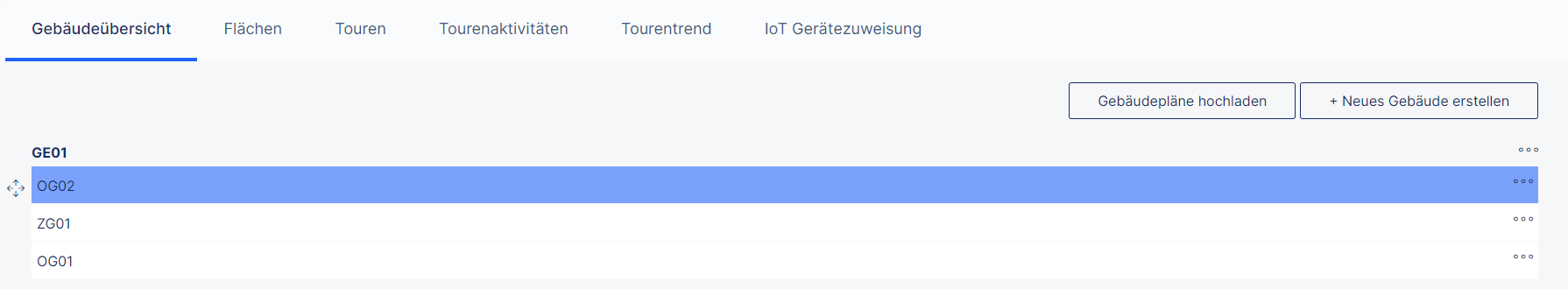

Im Hauptmenü auf den Menüpunkt Wirtschaftseinheit klicken und den Reiter Gebäudeübersicht auswählen.
Über den Button Gebäudepläne hochladen können neue oder bestehende Gebäudepläne hochgeladen werden.
Anschliessend erscheint die Maske mit dem Prozess zum Gebäudeplan hochladen.

Der Prozess besteht aus 5 Schritten:

Daten auswählen
Layer auswählen
Daten validieren
Flächentypen zuweisen (sofern Funktion ausgewählt)
Hochladen

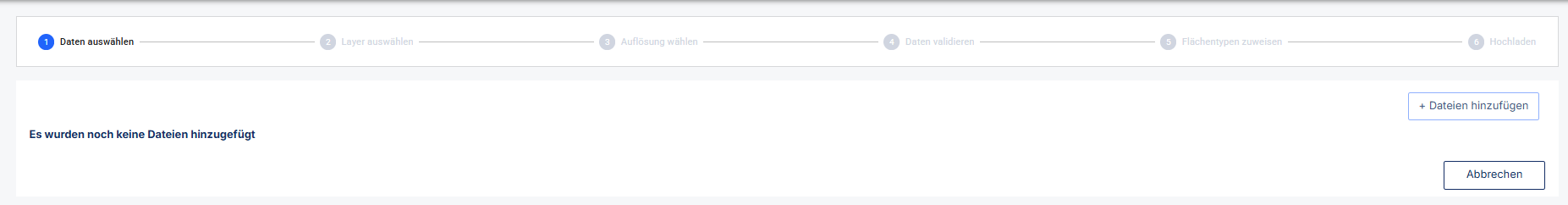

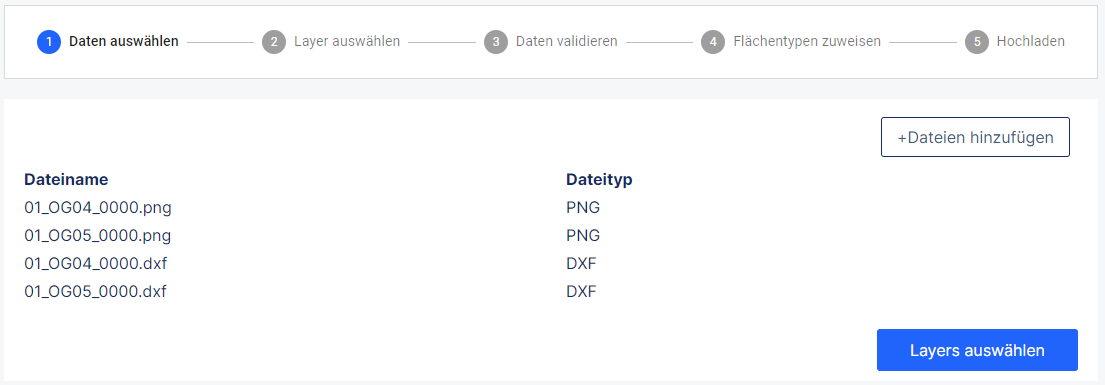

Schritt 1 - Daten auswählen

Über den Button + Dateien hinzufügen können PNG, DXF und DWG Dateien ausgewählt werden. Die ausgewählten Dateien erscheinen in der Liste. Über den Button Layers auswählen kommt man zum nächsten Schritt.

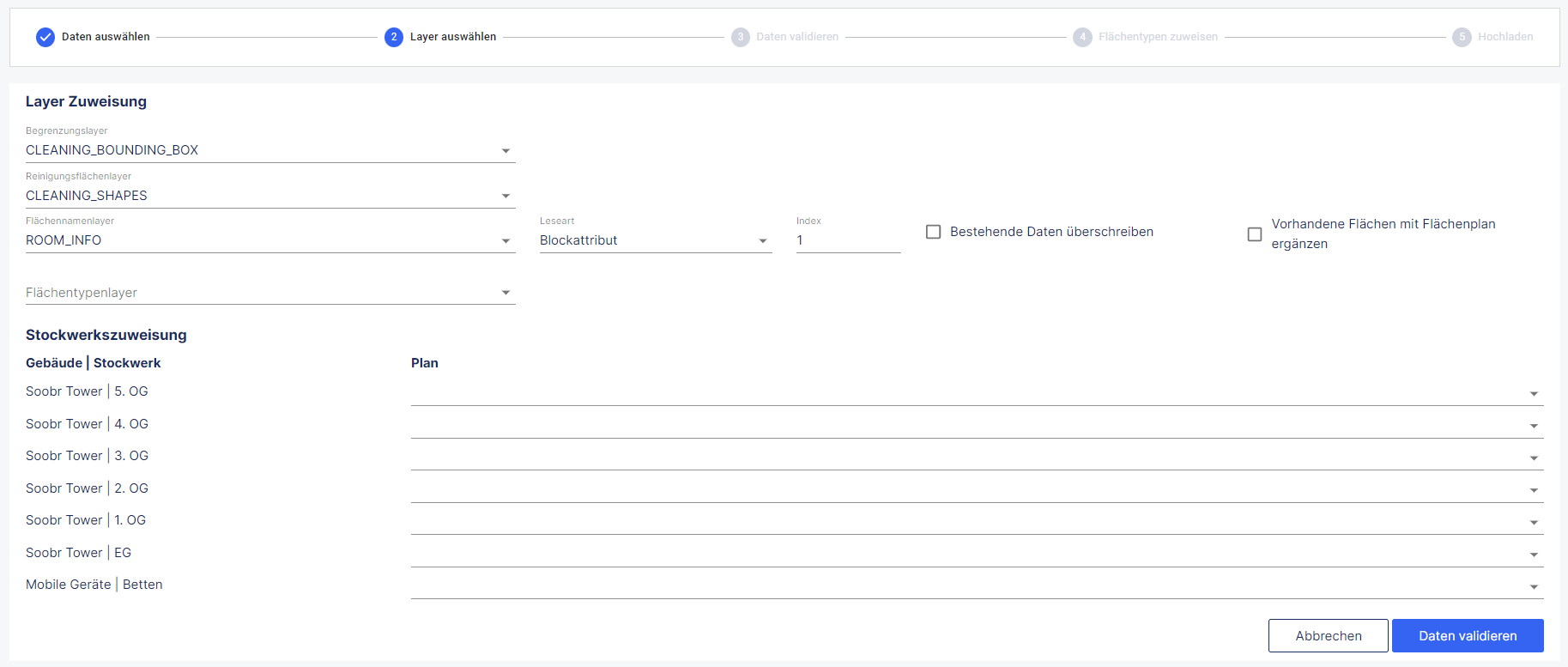

Schritt 2 - Layer auswählen

Bei diesem Schritt müssen die nötigen Layer ausgewählt werden und die Pläne müssen den Stockwerken zugeordnet werden. Es werden nur Layers angezeigt, welche auf allen Plänen vorhanden sind. Wenn die Layers auf den Plänen unterschiedlich heissen, muss der Plan Upload mehrmals ausgeführt werden.

Begrenzungslayer

Auf diesem Layer wird die Begrenzung vom Plan erwartet. Sofern der Layer den Namen CLEANING_BOUNDING_BOX (oder aus historischen Gründen INTELLICLEAN) hat, wird der Layer automatisch ausgewählt.

Reinigungsflächenlayer

Auf diesem Layer müssen sich die Reinigungsflächen-Polygone befinden. Sofern der Layer den Namen CLEANING_SHAPES (oder aus historischen Gründen RAUMPOLYGON) hat, wird der Layer automatisch ausgewählt.

Flächennamenlayer

Sofern auf einem Layer die Flächennamen als Blockattribut oder als Text vorhanden sind, können die Flächennamen automatisch übernommen werden. Diese werden jeweils für die Referenz-ID und den Flächennamen (Name der in der App angezeigt wird) übernommen.

Der Index gibt an, an welcher Stelle sich der Name befindet. 1 = erste Zeile.

Durch Aktivieren des Kästchens Bestehende Daten überschreiben werden alle vorhandenen Daten von den neu hochgeladenen Daten überschrieben.

Um Raumbuch- und Stockwerkplan-Upload zu kombinieren, muss man zuerst das Raumbuch mit korrekten Flächengrößen hochladen. Anschließend kann man beim Hochladen des Stockwerkplans das Kästchen Vorhandene Flächen mit Flächentyp ergänzen aktivieren, das die bestehenden Flächen mit den Planinformationen ergänzt.

Weicht der Flächenname von der Referenz-ID ab, muss dies manuell im Cockpit oder über den Raumbuch Upload angepasst werden.

Flächentypenlayer

Sofern auf einem Layer die Flächentypen als Blockattribut oder als Text vorhanden sind, können die Flächentypen automatisch übernommen werden. Das Zuweisen der Flächentypen zu den im DXF vorhandenen Bezeichnungen erfolgt in Schritt 4.

Hintergrundbild-Layer

Zudem ist es möglich, den Hintergrund durch das System «zeichnen» zu lassen. Hierfür wird anstelle des Begrenzungslayers ein Hintergrundbild-Layer hinzugefügt. Dann zeichnet das soobr Cockpit auf Basis von diesem Layer das Hintergrundbild. Damit können gängige Gebäudepläne (welche z. B. für ein CAFM erstellt wurden) ohne soobr spezifische Anpassungen hochgeladen werden. Hierbei handelt es sich um ein Alpha Feature. Das Feature wird erweitert, so dass mehrere Hintergrund-Layer ausgewählt werden können. Zudem gilt aktuell, im Zweifelsfall muss noch der ursprüngliche Weg angewendet werden.

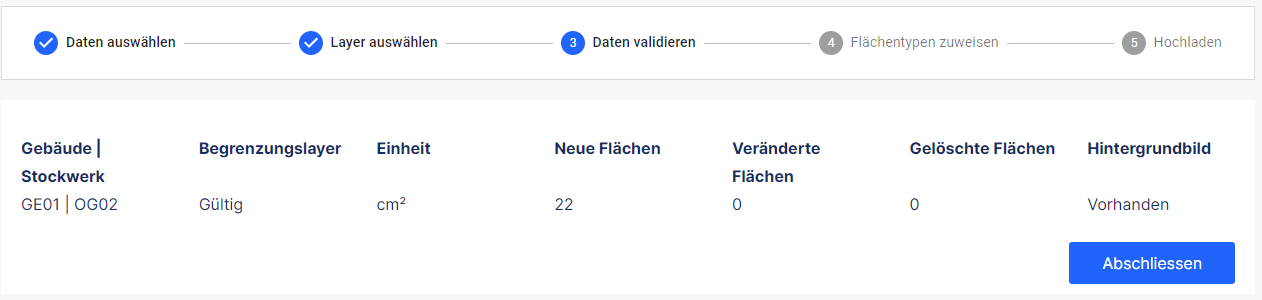

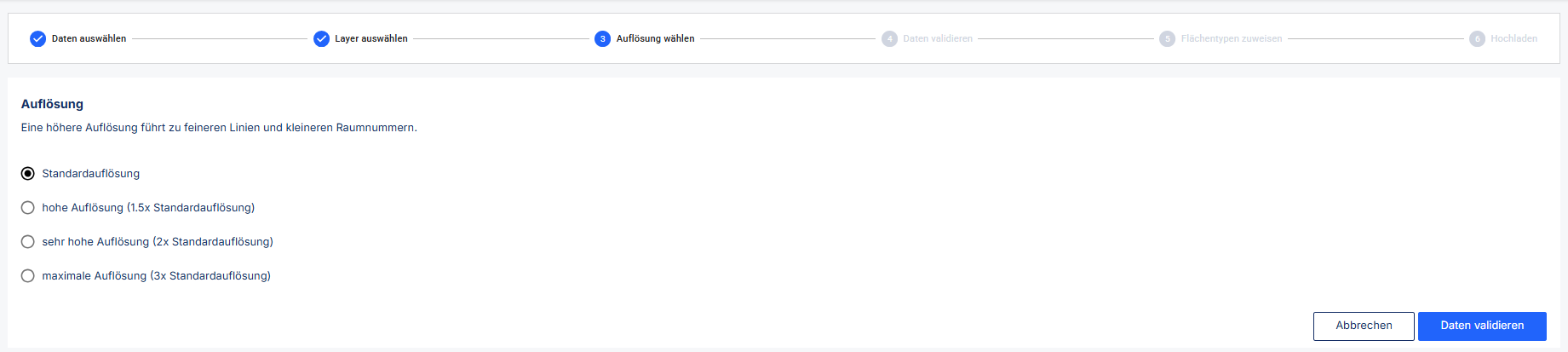

Schritt 3 - Daten validieren

Bei diesem Schritt wird angezeigt, welche Veränderungen im Plan vorhanden sind, welche im Soobr Cockpit noch nicht angepasst wurden.

Spalte	Bedeutung
Gebäude \| Stockwerk	Zuweisung vom aktuellen Plan
Begrenzungslayer	Zeigt an, ob der Begrenzungslayer gültig ist. Sofern der Begrenzungslayer nicht gültig ist, wird der Plan nicht hochgeladen
Einheit	Die aktuell ausgewählte Masseinheit im Plan
Neue Flächen	Anzahl neue Flächen im Plan
Veränderte Flächen	Anzahl Flächen, bei welche die Form angepasst wurde
Gelöschte Flächen	Anzahl Flächen, welche im Soobr Cockpit vorhanden sind, aber im Plan nicht mehr vorhanden sind
Hintergrundbild	Zeigt an, ob das Hintergrundbild vorhanden und gültig ist. Sofern es nicht gültig ist, wird der Plan hochgeladen aber das Bild wird ignoriert

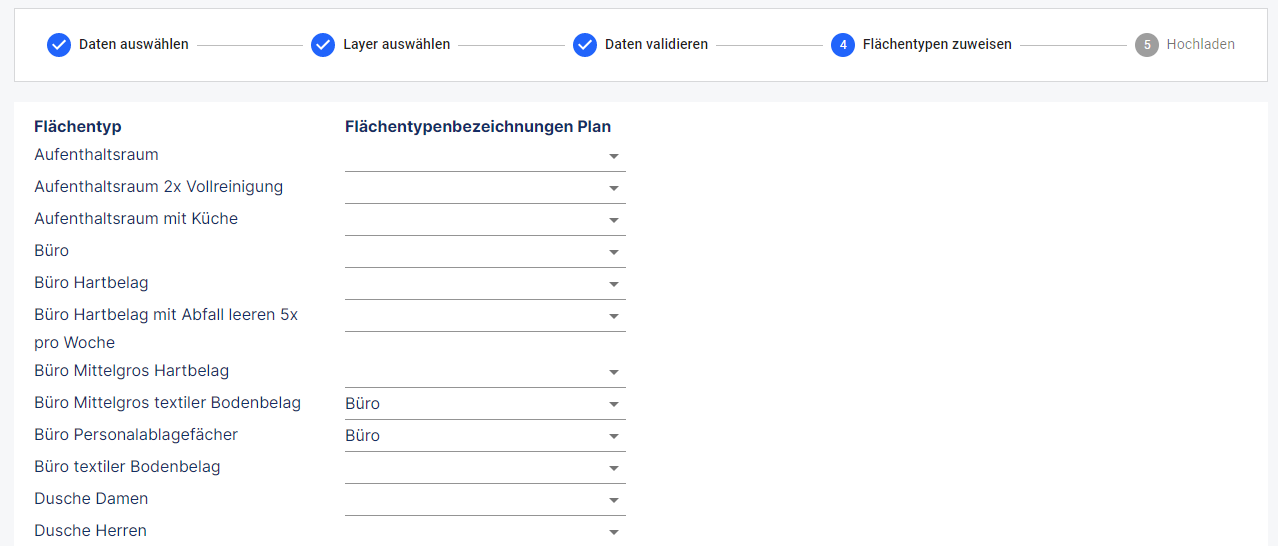

Schritt 4 - Flächentypen zuweisen

Bei diesem Schritt können, sofern ein Layer mit den Flächentypen ausgewählt wurde, die Flächentypen zu dem Plan Flächentypen zugewiesen werden. Die Einstellungen werden gespeichert und sind bei einem weiteren Plan hochladen wieder verfügbar. Das Speichern erfolgt aber erst mit einem gültigen Plan hochladen.

Schritt 5 - Hochladen

Wird die Anpassung mit Ausführen bestätigt, werden die Anpassungen durchgeführt und das Resultat wird direkt auf der Stockwerksübersicht angezeigt.

Wichtig! Flächen, welche gelöscht werden, werden unwiderruflich gelöscht und
sind nicht mehr wiederherstellbar.

Anforderungen an die Pläne für den Upload

Damit die Pläne reibungslos in soobr hochgeladen werden können, gibt es einige Anforderungen an die Pläne. Am Besten gleich das Template herunterladen, welche alle Anforderungen abdeckt.

Allgemein

Es braucht einen Layer mit dem Namen CLEANING_BOUNDING_BOX mit dem RGB-Code 191/127/255. Dieser Layer wird als Rahmen um das Gebäude gezogen und gibt an, welches Fenster in der App angezeigt werden soll.

DXF-Plan

Es braucht einen Layer mit dem Namen CLEANING_SHAPES. Auf diesem Layer müssen alle Flächen, welche im System als einzelne Flächen verwendet werden wollen, eingezeichnet werden.

PNG-Plan

Für den Export des PNG-Planes im AutoCAD: Es muss ein Layer ausgewählt werden, der eingeblendet ist (am Besten der Layer, auf dem die Grundrisse des Gebäudes eingezeichnet sind). Anschliessend muss vor dem Export noch der ganze Inhalt (z.B. über CTRL+A) ausgewählt werden.
